如图所示为质点做直线运动时加速度随时间变化的关系。该图中斜线部分面积S表示~过程中质点（  ）。

在高架行驶中，汽车经过一段弯道时沿M向N方向行驶，速度逐渐减小。下图中画出了汽车转弯时所受合力F的四种方向正确的是（  ）。

A、

B、

C、

D、

在探测卫星离开地球的过程，用R表示卫星到地心的距离，用F表示卫星受到地球的引力，下列图像中正确的是（  ）。

A、

B、

C、

D、

火箭发射回收是航天技术的一大进步。如图所示，火箭在返回地面前的某段运动可以看成先匀速后减速的直线运动，最后撞落在地面上，不计火箭质量的变化，则（  ）。

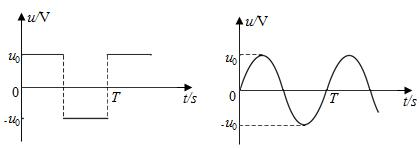

一电阻接到正弦交流电源上，在一个周期内产生的热量为。若该电阻接到方波交变电源上，在一个周期内，产生的热量为。该电阻上电压的峰值为，周期为T，如图所示，则:等于（  ）。

A、1:

B、:1

金属板和板前一正点电荷形成的电场线分布如图所示，A、B两点到正电荷的距离相等，C点靠近正电荷，则（  ）。

某次空中投弹的军事演习中，战斗机以恒定速度沿水平方向飞行，先后释放两颗炸弹，此过程中飞机飞行的距离为。两颗炸弹在空中运动时间分别为和，落地点间的距离为，不计空气阻力。下列判断正确的是（  ）。

A、

B、

C、

D、

如图所示，在力F作用下，物块P被两相同的竖直挡板夹住，处于静止状态，则（  ）。

如图所示，一根竖直悬挂的轻质弹簧，下端系有一小球，在外力作用下，将小球拉到A位置，弹簧在弹性限度内，撤去外力后，小球竖直向上运动。下列说法中正确的是（  ）。

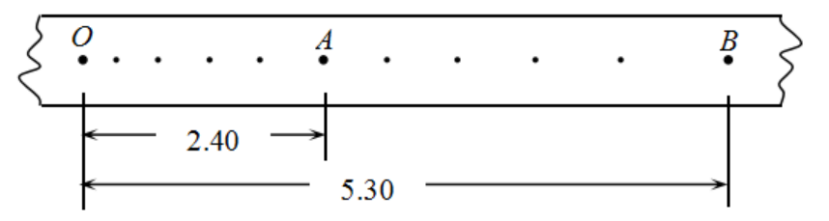

在用电磁打点计时器探究“匀变速直线运动规律”的试验中，得到一条如图所示的纸带，按时间顺序取O、A、B三个计数点，所用电源的频率为50Hz，则：

（1）带上相邻两个计数点对应的时间间隔为s。

（2）测得计数点之间的距离如图所示（单位：cm），则打A点时纸带的速度m/s。

（3）纸带运动的加速度为m/s。

在测量某金属丝电阻率的实验中，要求电压从零开始测量，并多测量几组数据。

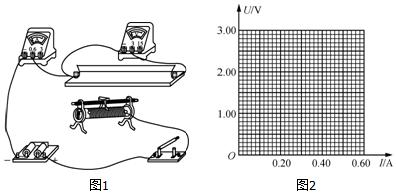

（1）请用笔画代替导线，在图甲中完成实验电路。

（2）实验过程中，小明移动滑动变阻器的滑片，测量数据如下表，请你在图乙中描出金属丝的U-I图像。

（3）实验过程中，小明长时间保持电路闭合，从实验误差考虑，这样的操作不妥，这是因为______。

（4）实验时，闭合开关前滑片应置于滑动变阻器的______端（选填“左”或“右”）；测量后，应先断开______，再拆除导线，最后整理好器材。

选修3-3

（1）在装有食品的包装中充入氮气，可以起到保质作用。某厂家为检测包装的密封性，在包装袋中充满一定量的氮气，然后密封进行加压测试。测试时，对包装袋慢慢地施加压力，将袋内的氮气视为理想气体，则加压测试过程中，包装袋内壁单位面积上所受气体分子撞击的作用力________（选填“增大”“减小”或“不变”），包装袋内氮气的内能________（选填“增大”“减小”或“不变”）。

（2）封闭气缸内一定质量的理想气体由状态A经状态B再变化到状态C，其体积V随热力学温度T变化的关系图像如图所示。若状态A变化到状态B的过程中气体吸收热量，气体在A状态对应的压强为。求：

①气体在状态B时的温度=_______。

②气体由状态B变化到C的过程中，气体向外传递的热量=_______。

选修3-4

（1）杨氏干涉实验证明光的确是一种波，一束单色光投射在两条相距很近的狭缝上，两狭缝就成了光源。它们发出的光波满足干涉的必要条件，则两列光的______相同。如图所示，在这两列光波相遇的区域中，实线表示波峰，虚线表示波谷，如果放置光屏，在______（选填“A”“B”或“C”）点会出现暗条纹。

（2）如图所示，当光线在棱镜前表面与AB边的夹角为时，折射光线OC刚好垂直于棱镜后表面BD，反射后的光路COS与入射光路SOC重合，称为自准直线光路。已知棱镜顶角为，BO长度为，光在真空中的速度为c，求在棱镜中的时间t=______。

选修3-5

（1）氢原子的能级图如图所示，现有一群处于n=4能级上的氢原子，要使它们回到n=2能级过程中，可能辐射______种不同频率的光子。辐射出的光子照射某种金属，该金属的逸出功是2.25eV，则产生的光电子最大初动能是______eV。

（2）静止的锂核俘获一个速度为的中子，发生核反应后产生了两个新粒子，其中一个粒子为氦核，它的速度大小是，方向与反应前的中子速度方向相同。

①试写出核反应方程__________________________。

②求反应后产生的另一个粒子的速度大小____________。

如图所示，质量为20kg的小明坐在秋千板上荡秋千。已知绳长2.5m，秋千板的质量为5kg，小明和秋千板运动到最低点时速度为5m/s，不计空气阻力和绳的质量，小明可视为质点，，求：

（1）小明的最大动能；

（2）秋千板上升的最大高度；

（3）运动到最低点时绳对秋千板的拉力。

如图所示，长20cm、宽18cm的线圈共100匝，电阻为10，匀强磁场分布在长10cm、宽8cm的矩形区域内。若磁感应强度B在0.3s内从1.5T均匀减为零，求：

（1）t=0时刻线圈的磁通量；

（2）t=0.1s时线圈中感应电动势；

（3）0.3s内该线圈中产生的热量。

如图所示，左侧是加速器，中间是速度选择器，匀强磁场与匀强电场正交，磁应强度为，两板间电压为U，板间距离为d，右侧虚线MN、GH无限长，其间存在磁感应强度大小为，方向垂直纸面向外的匀强磁场，即偏转磁场。质量为m、电荷量为q的带正电粒子先从小孔A处进入加速器，再从小孔B处进入速度选择器，沿直线从小孔C处进入偏转磁场，最后从偏转磁场的边界D处（图中未标出）射出。带正电粒子的重力不计。求：

（1）速度选择器内的电场强度；

（2）加速器AB之间的加速电压；

（3）带正电粒子运动轨迹上C、D两点间距离大小的范围。
